Mitä eroa on 2-pin, 3-pin ja 4-pin jäähdytystuulettimen välillä

Jäähdytystuulettimet tarvitaan prosessorille, näytönohjaimelle, rungolle ja virtalähteelle. Fanien melun ja suorituskyvyn hallitseminen on myös tärkeä tapahtuma. Monet ihmiset eivät vieläkään pysty erottamaan 2-pin-, 3-pin- ja 4-pin-fanit toisistaan.

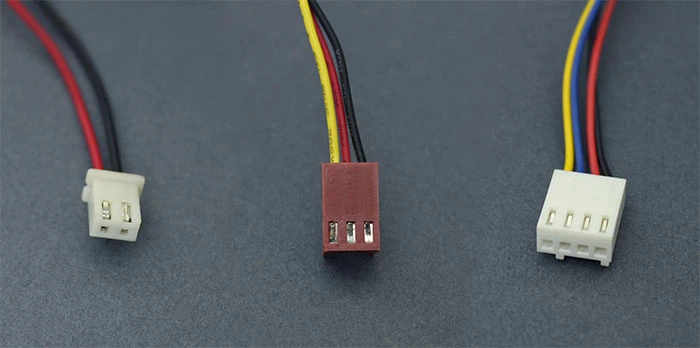

Jäähdytyspuhaltimille on olemassa monia luokittelumenetelmiä, mukaan lukien DC, DC ja AC, sekä harja-, harjaton-, kuulalaakeroitu- ja öljylaakeri. Tässä puhutaan pääasiassa jäähdytyspuhaltimien voimajohtoliitännästä, joka voidaan jakaa 2 nastaan, 3 nastaan ​​ja 4 nastaan.

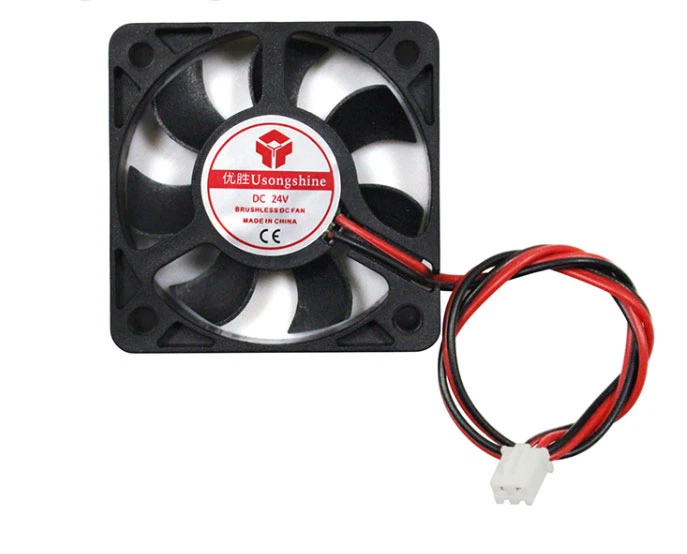

2-puhallin: yksinkertainen ja karkea, mutta se ei voi mitata nopeutta

2-nastainen jäähdytystuuletin tarkoittaa, että siinä on vain kahdenlaisia ​​virtajohtoja, toinen maadoitukseen ja toinen virransyöttöön. Sillä on yksinkertainen rakenne, mutta vain vähän toimintoja, eikä se voi mitata nopeutta. Jos haluat nopeuttaa säätöä, sinun on käytettävä muita ratkaisuja.

3-nastainen tuuletin: VC-jännitteen nopeuden säätö, huono joustavuus

3-Nastatuulettimen käyttöliittymä lisää keltaisen viivan alkuperäisen punaisen ja mustan perusteella. Se vastaa pääasiassa nopeuden mittaamisesta. Sen kautta emolevy voi havaita tuulettimen pyörimisen ja nopeuden. Kuitenkin 3-nastapuhaltimen nopeuden säätö toteutetaan säätämällä tuulettimen jännitettä. Ensinnäkin nopeudensäätö ei ole vielä tarpeeksi joustava. Lämpötilan tunnistus tulee emolevyltä, eikä se voi heijastaa suorittimen tilatietoja reaaliajassa. Lisäksi emolevyn BIOS:in on asetettava erilaisia ​​parametreja, joten nopeuden säätäminen riippuu siitä, tukeeko emolevy sitä vai ei.

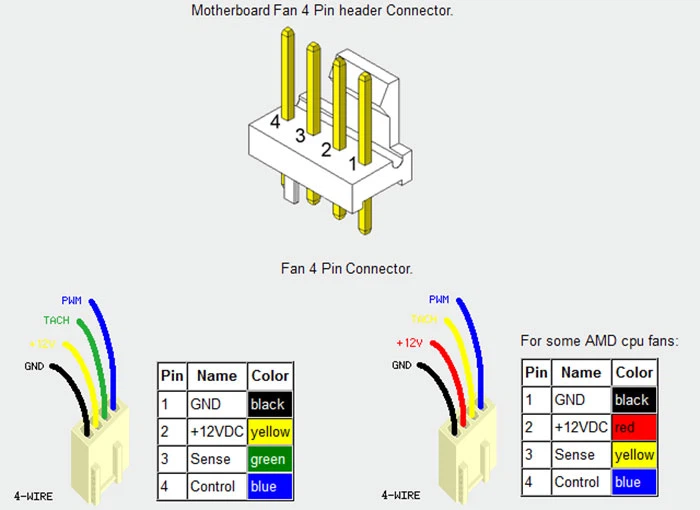

4-puhallin: joustavampi ja älykkäämpi nopeudensäätö:

Puhaltimen nopeuden säätöongelmaa ei ole täysin ratkaistu 2-nastasta 3-pintaan. Siksi LGA775:n aikakaudella Intelin yhteiset valmistajat lanseerasivat uuden PWM-nopeudensäätömäärityksen. Jäähdytystuulettimesta on tullut neljä nastaa ja PWM-linja (pulssinleveysmodulaatio) on lisätty 3-nastan perusteella. Ylimääräinen PWM-linja käyttää PWM-mekanismia puhaltimen nopeuden säätämiseen, ja puhaltimen jännite on vakio, mikä välttää sarjan haittoja jännitteen ohjaamisesta nopeuden muuttamiseksi.

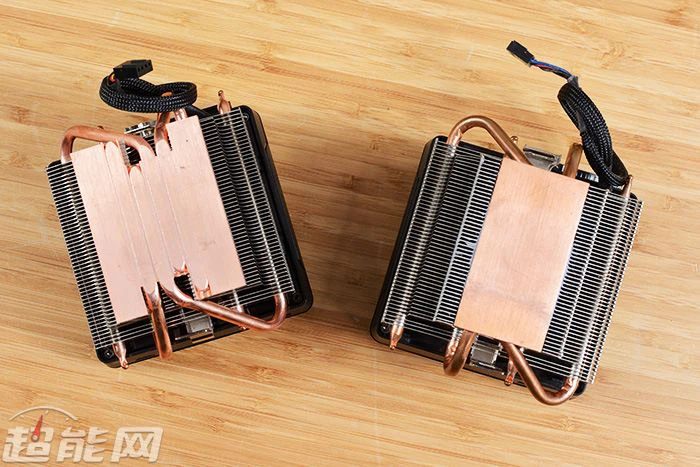

Joskus, vaikka tuuletinta ohjataan 4-pin PWM:llä, se ei silti voi ohjata nopeutta älykkäästi, kun se on liitetty emolevyyn. Tämä ongelma saattaa liittyä emolevyyn, koska emolevyn 4-nastaliitäntöjä ei välttämättä ohjaa PWM, vaan myös jännite. Tällä hetkellä 2-pinssituulettimet ovat harvinaisia ​​päivittäisessä käytössä, ja 3-pin- ja 4-pin-tuulettimet ovat enemmän. Käyttökokemuksen kannalta 4-nastatuulettimet, joissa on PWM-toiminto ja emolevy, ovat ensimmäinen valinta, ja useimmat emolevyllä ja prosessorin jäähdyttimellä varustetut tuulettimet ovat 4-pin PWM-puhaltimia.
