Mikä on PC-virtalähteen maksimilämpötila?

Ihmiset ovat tottuneet tietokoneen virtalähteen tuulettimeen. Virtalähteen tuulettimessa ei alkuvuosina ollut älykästä pysäytystekniikkaa eikä lämpötilansäätönopeuden säätötekniikkaa, melu on aivan ilmeistä. Tämä ongelma on kuitenkin ratkaistu erittäin hyvin viime vuosina. Lämpötilaohjattu nopeudensäätö valtavirran virtalähteissä on jo pakollinen kohde, ja älykkäitä pysähdyksiä on tehty lisää, ja monet niistä ovat suhteellisen radikaaleja, eivät lähellekään täyttä kuormaa. Tuuletin ei käynnisty virtalähteen tilassa, mikä saa monet ihmiset kysymään, tarvitseeko virtalähde todella tuuletinta?

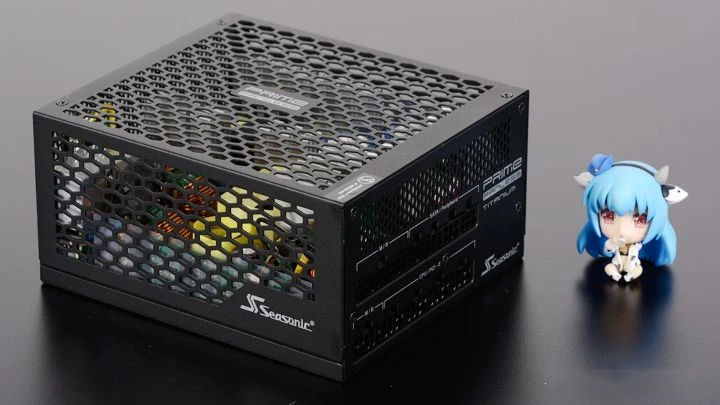

Itse asiassa puhaltimen älykkään pysäytyksen lisäksi on todellakin virtalähdetuotteita, jotka poistavat tuulettimen suoraan ja lämpöratkaisu on passiivisen jäähdytyksen muodossa. Esimerkiksi Haiyun Prime 600 Titanium Fanless on tuulettimeton virtalähde, jonka nimellisteho on 600 W. Tällainen passiivinen jäähdytysvirtalähde on kuitenkin erittäin harvinainen markkinoilla. Vaikka se on suosittu, se ei ole valtavirran suunnittelu. Vaikka puhaltimen virtalähde lakkaa toimimasta älykkäästi, monien heistä on tehtävä kytkinpainike puhaltimen pysäyttämiseksi. Puhallin voidaan kytkeä takaisin lämpötilasäädettyyn tilaan jatkuvaa käyttöä varten. Siksi, jos virtalähde voi todella luopua tuulettimesta, passiivisen jäähdytyksen virtalähteestä tulisi tulla valtavirta, eikä tuulettimen älykkään pysäytyksen tilakytkinpainikkeella ole mitään arvoa.

Itse asiassa "virtalähde ei tuota suurta lämpöä" ei ole oikein, koska sen lämpö keskittyy pääasiassa sisälle, useimmat virtalähteet näyttävät vain vähän lämpöä kotelossa ja virtalähteen sisällä olevaa lämpötilaa ei ole helppo säätää. seurata ohjelmiston kautta. , luonnollisesti puuttuu intuitiivinen tunne. Itse asiassa virtalähde ei välttämättä toimi vakaasti ilman jäähdytystuuletinta, ja sisäinen lämmöntuotanto voi olla suurempi kuin luulet.

Missä PC-virtalähde tuottaa lämpöä?

PC-virtalähteemme koostuu erilaisista komponenteista, mukaan lukien vastukset, kondensaattorit, induktorit, tasasuuntaussillat, kytkinputket, muuntajat jne. Siksi ennen kuin huonelämpötilan suprajohtava tekniikka voidaan kaupallistaa ja käytännöllinen, virtalähde Työprosessin aikana tuottaa varmasti lämpöä, ja tämä lämpö sisältyy virtalähteen energiahäviöön. Tämä on myös PC-virtalähteen suorituskykyindeksi, kuten muunnostehokkuus. Mitä korkeampi muunnostehokkuus, sitä pienempi häviö. Myös kuume laskee.

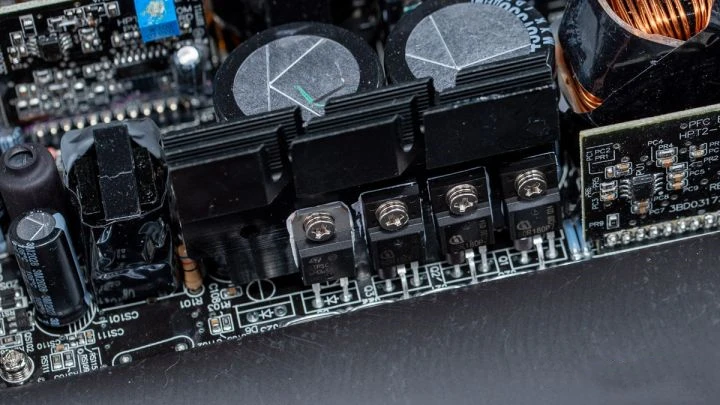

Joten mitkä virtalähteessä käytetyistä komponenteista tuottavat suhteellisen paljon lämpöä? Arviointimenetelmä on hyvin yksinkertainen, eli teholähteen jäähdytyselementeillä varustetut komponentit ovat suhteellisen suuria, pääasiassa tasasuuntaajasilta ja erilaiset kytkinputket ensiö- ja toisiopuolella. Tämä ei kuitenkaan tarkoita, että muut komponentit eivät tuota paljon lämpöä. Tämä johtuu pääasiassa siitä, että muita komponentteja ei ole helppo asentaa jäähdytyselementeillä, ja useimpien komponenttien käyttölämpötila on suhteellisen korkea, joten niille ei tarvitse konfiguroida ylimääräisiä jäähdytystoimenpiteitä. Muuntajan lämmöntuotto ei ole alhaisempi kuin ensiöpuolen ja toisiopuolen piirien, mutta useimmat päämuuntajat eivät vaadi lisälämmönpoistotoimenpiteitä tai niiden oma lämmönpoistosuunnittelu voi periaatteessa vastata käyttötarpeisiin.

Mihin virtalähteestä tuleva lämpö keskittyy? Itse asiassa suurin osa virtalähteen lämmityksestä on ensiö- ja toisiopuolella. Ensiöpuoli on korkeajännitepuoli ja toisiopuoli pienjännitepuoli. Yleisesti ottaen toisiopuolen lämmitys on korkeampi kuin ensiöpuolen, koska teho on sama. Kun kyseessä on , toisiopuolen kantama virta on suurempi, ja suurempi virta teholähteessä tarkoittaa usein suurempaa lämmöntuottoa.

Otimme tällaisen lämpösensorin kuvan 80Plus-kultasertifioidussa virtalähteessä, jonka nimellisteho on 850 W. Tämän virtalähteen rakenne on aktiivinen PFC plus täyden sillan LLC-resonanssi plus synkroninen tasasuuntaus plus DC-DC. Ennen kuvaamista virtalähde on ollut Käynnissä 15 minuuttia täydellä teholla 850W, minkä jälkeen irroimme virtakotelon ja tuulettimen ja otimme lämpökuvan 10 sekunnissa. Voidaan nähdä, että paikka, jossa virtalähteen sisälämpötila on alhainen, on vain noin 35 astetta, mutta korkein paikka on yli 100 astetta, pääasiassa virtalähteen keskellä, ja tämä asento on itse asiassa plus 12 V synkroninen Tasasuuntaajapiiri, päämuuntajan vieressä, joka voi olla. Nähdään, että myös päämuuntajan lämpötila on suhteellisen korkea. Vasemmalla ja oikealla puolella olevat lämpötilat ovat tasasuuntaajasillan jäähdytyselementti ja plus 5V ja plus 3,3V DC-DC -moduulit, ja lämpötila on noin 60 astetta.

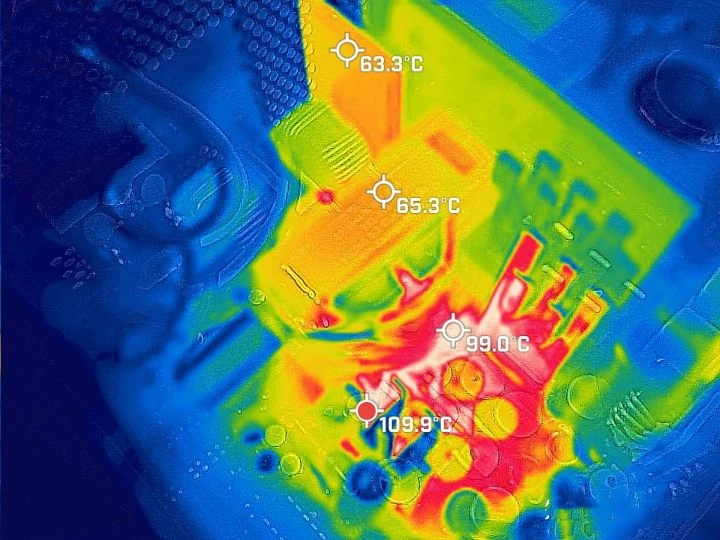

Siirretään linssiä lähemmäs. Tällä hetkellä, noin 30 sekuntia tuulettimen poistamisen jälkeen, voimme nähdä, että plus 12 V synkronisen tasasuuntaajan piirin korkein lämpötila on lähellä 110 astetta ja sen vieressä olevan päämuuntajan yläreuna on noin 65 astetta, mutta aukko Näemme, että myös päämuuntajan sisällä olevan kelan lämpötila on erittäin korkealla tasolla. Lämpökuvan väri on tässä hyvin lähellä synkronisen tasasuuntaajan piirin väriä, mikä tarkoittaa, että muuntajan sisälämpötila on itse asiassa lähellä 100 astetta. . Tämän teholähteen plus 12V synkroninen tasasuuntaaja MosFET sijaitsee piirilevyn takana ja hajauttaa lämpöä etuosan jäähdytyselementin kautta, mikä tarkoittaa, että piirilevy hoitaa myös osan lämmönpoistotoiminnosta. Jos etupuolella havaittu lämpötila on ylittänyt 100 astetta, niin takana olevan MosFETin lämpötila on periaatteessa tällä tasolla.

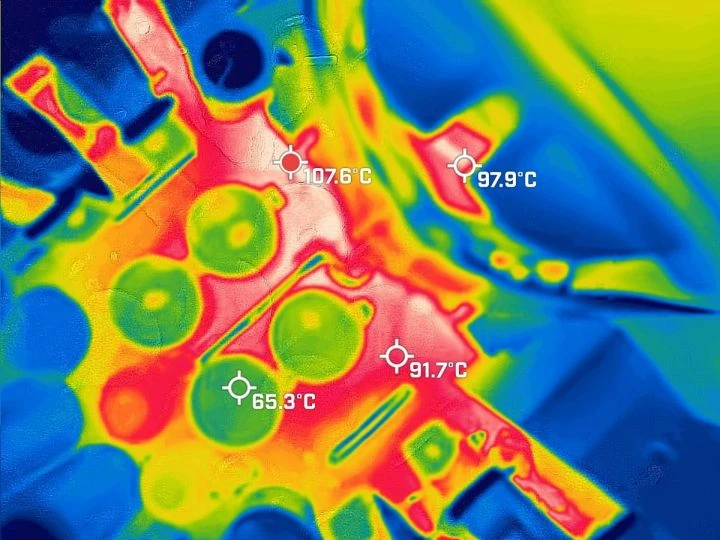

Otetaan valokuva plus 12V synkronisesta tasasuuntaajapiiristä toisesta kulmasta. Tällä hetkellä virtalähde on saavuttanut ylikuumenemissuojan ja lakannut toimimasta, mutta silti voidaan nähdä, että plus 12V synkronisen tasasuuntauspiirin kondensaattorin pintalämpötila on noin 65 astetta ja piirilevyn maksimilämpötila jatkuu. . Yli 100 asteen lämpötila päämuuntajan sisällä on edelleen lähellä 100 astetta. Näemme myös täältä, että virtalähteen tuuletin ei ole valinnainen laite. Täysin kuormitetussa ympäristössä virtalähteen tuulettimen irrottaminen saa virtalähteen laukaisemaan ylikuumenemissuojan ja katkaisee tehon lyhyessä ajassa. Siksi, kun virtalähteen tuuletin pettää Tämän jälkeen tietokoneen vakaus yleensä heikkenee huomattavasti, ja se on helppo sammuttaa suoraan, kun ajetaan paljon kuormitettuja ohjelmia.

Laitimme tuulettimen virtalähteeseen ja annoimme sen olla 5 minuuttia, sitten ladattiin sitä täyteen 10 minuuttia, sitten poistimme tuulettimen ja otimme lämpökuvia muusta paikasta. Verrattuna plus 12V synkroniseen tasasuuntaajapiiriin, muiden paikkojen lämpötila on selvästi paljon alhaisempi, mutta paikoin lämpötila on suhteellisen korkea. Esimerkiksi tasasuuntaajasillan pintalämpötila saavuttaa 85 asteen tason. Voidaan nähdä, että lämpötila virtalähteen sisällä ei todellakaan ole alempi kuin CPU ja GPU täysin ladattuina, mutta meillä ei ole yksinkertaista ja nopeaa tapaa havaita virtalähteen sisäinen lämpötila.

 Mitä virtalähteiden valmistajat tekevät suunnittelussaan pitääkseen virtalähteen turvallisessa lämpötilassa?

Koska teholähteen lämmöntuottoa ei voi aliarvioida, miten valmistajat ovat tehneet teholähteen lämmöntuoton vähentämiseksi ja teholähteen lämmönpoistotehokkuuden parantamiseksi? Itse asiassa, vaikka tehonsyötön katoaminen ei ilmene vain lämmön muodossa, virtalähteen lämpö tulee kuitenkin virtalähteen katoamisesta, joten tehonsyötön häviön vähentäminen voi vähentää virransyötön lämpöä. virtalähde jossain määrin. Virtalähteen katoamisen vähentäminen tarkoittaa teholähteen muunnoshyötysuhteen parantamista. Tästä syystä monet virtalähteiden valmistajat ovat soveltaneet päätuotteisiinsa parempia muunnostehokkaita ratkaisuja, kuten LLC-resonanssitopologiaa, mahdollistaen tuotteidensa 80Plusista valkoiseen. 80Plus-pronssimitalit ja 80Plus-pronssimitalit etenevät vähitellen 80Plus-kultamitaliksi, ja jopa platinasertifioidulla 80Plus-virtalähteellä on taipumus tulla valtavirran markkinoille.

Tietenkin tämä lähestymistapa nostaa valtavirran virtalähteiden hintoja, koska korkeampi muunnostehokkuus merkitsee korkeampia vaatimuksia virtalähteen rakenteelle, valmistukselle ja materiaaleille, ja kokonaiskustannukset luonnollisesti nousevat. Siksi sen sijaan, että kuluttaisit paljon kustannuksia vastineeksi vain pienestä häviöstä tai lämmöntuotannon vähenemisestä, vaikutus on helpompi nähdä parantamalla suoraan virtalähteen lämmönpoistotehokkuutta. Yleisempää on käyttää parempia lämmönpoistoratkaisuja, mukaan lukien jäähdytyslevyt ja jäähdytystuulettimet jne. Esimerkiksi ASUS:n Thunder Eagle -sarjan virtalähteet on varustettu samalla ROG Thermal Solution -jäähdytysratkaisulla kuin Thor-sarja. Mukautetun jäähdytyslevyn lämmönpoistoalue on suurempi kuin tavallisen alumiinijäähdytyselementin, ja se käyttää myös Axial-Tech-akselia. Virtaustuulettimet, jotka voivat tuoda suuremman ilmamäärän ja ilmanpaineen kuin tavallisia siipiä käyttävät puhaltimet.

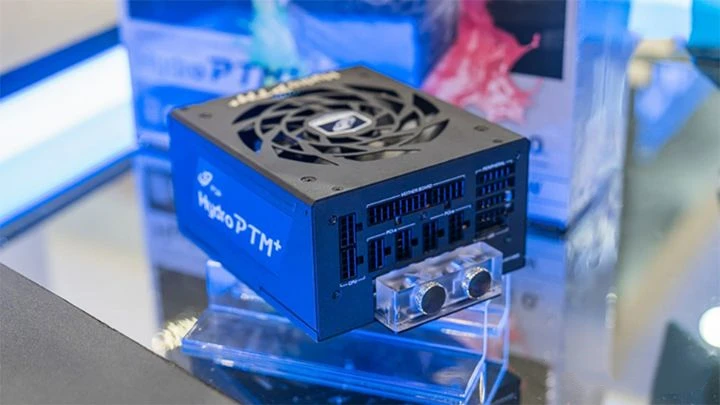

FSP:n Hydro PTM plus -sarjan teholähteet lisäävät vesijäähdytysmoduulin ilmajäähdytyksen lämmönpoiston perusteella. Kun pelaajat kokoavat jaetun vesijäähdytysjärjestelmän, virtalähde voidaan integroida siihen paremmin, jolloin isäntä näyttää kokonaisvaltaisemmalta, vaan se voi myös saada aikaan todellista parannusta lämmönpoiston tehokkuuteen, jonka voidaan sanoa toimivan. useita tarkoituksia yhdellä iskulla. OC 3:n "seitsemän ytimen" sarjan virtalähteet käyttävät omaa patentoitua lämpöä johtavaa silikonitäyttötekniikkaa paljaiden elektroniikkakomponenttien nastojen käärimiseen, mikä voi estää kosteutta, hapettumista, tuholaisia ​​ja muita ongelmia, ja samalla se voi tasaisesti jakaa lämpöä ja kiihdyttää johtumista vaippaan, mikä parantaa korkean lämpötilan komponenttien lämmönpoistotehokkuutta.

Itse asiassa virtalähteen tuottama lämpö ei ole alhainen, mutta suurin osa virtalähteistä ei pysty valvomaan lämpötilaa ohjelmistojen, kuten CPU:n ja GPU:n, avulla, joten useimmille ihmisille ei ole intuitiivista konseptia. Sinun ei kuitenkaan tarvitse huolehtia virtalähteen lämmön haihtumista. Suurin osa virtalähteen sisällä olevista komponenteista voi toimia normaalisti korkeammissa lämpötiloissa. Myös valmistajan teholähteelle konfiguroimaa lämmönpoistojärjestelmää on testattu pitkään. Suojaustila on itse asiassa erittäin vaikea. Emme voi vain sivuuttaa virtalähteen lämmön haihtumista. Päivittäisessä käytössä on edelleen kiinnitettävä huomiota siihen, onko tuulettimen portti tai virtalähteen lämmönpoistoaukko tukossa. Kun ostat alustaa, yritä valita tuotteita, jotka optimoivat virtalähteen lämmönpoistoa, kuten itsenäiset lämmönpoistokanavat ja itsenäisen virtalähdeosaston runko on hyödyllinen virtalähteen lämmönpoistolle ja virransyötön vakaalle toiminnalle. koko kone.
