Näytönohjaimen lämpölevyt

Grafiikkakortti on jokaisen tietokoneen välttämätön osa. Ilman näytönohjainta emme voi nähdä kuvia. Voidaan nähdä, että näytönohjain on tärkeä rooli tietokoneteollisuudessa. Miten näytönohjain sitten haihduttaa lämpöä käytön aikana?

Grafiikkakortin ydintoimintataajuuden ja grafiikkamuistin työtaajuuden jatkuvan nousun ansiosta myös näytönohjaimen sirun lämmöntuotto lisääntyy nopeasti. Näyttösirun transistorien määrä on saavuttanut tai jopa ylittänyt CPU:n määrän. Tällainen korkea integraatioaste johtaa väistämättä lämpöarvon nousuun. Näiden ongelmien ratkaisemiseksi näytönohjain ottaa käyttöön tarvittavan lämmönpoistomenetelmän. Erityisesti ylikellotuksen ystäville ja käyttäjille, jotka tarvitsevat työtä pitkään, erinomainen lämmönpoistomenetelmä on välttämätön näytönohjaimen valinnassa. Tällä hetkellä yleiset lämmönpoistomenetelmät ovat passiivisia ja aktiivisia. Lisäksi on olemassa erityinen lämpöputken lämmönpoistomenetelmä.

Passvie Jäähdytyselementti:

    Yleensä jotkin näytönohjaimet, joilla on matala toimintataajuus, käyttävät passiivista lämmönpoistoa. Tämä lämmönpoistomenetelmä on asentaa jäähdytyselementti näyttösirun päälle, eikä lämmönpoistotuuletinta tarvita. Koska matalamman toimintataajuuden näytönohjaimen jäähdytyskapasiteetti ei ole kovin suuri, jäähdytystuuletinta ei tarvitse käyttää. Tällä tavalla, samalla kun se varmistaa näytönohjaimen vakaan toiminnan, se ei voi vain vähentää kustannuksia, vaan myös vähentää melua käytössä.

Aktiivinen jäähdytyselementti:

    Näyttösirun jäähdytyselementin asennuksen lisäksi aktiivinen jäähdytys asennetaan myös jäähdytystuulettimella. Tätä aktiivista jäähdytystä tarvitaan korkean työtaajuuden omaaville näytönohjaimille. Koska korkeampi työtaajuus tuo enemmän lämpöä, lämmönpoistotarpeita on vaikea täyttää, jos vain yksi jäähdytyselementti on asennettu, joten tuulettimen apua tarvitaan, ja se on tärkeämpää ylikellotusta käyttäville ja sitä tarvitseville käyttäjille. käyttää pitkään.

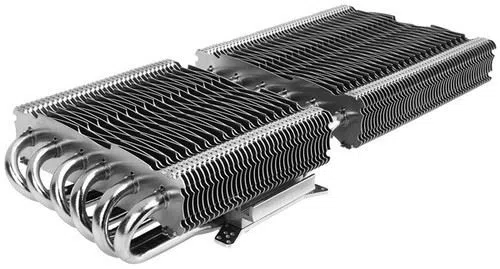

Lämpöputkikokoonpanon jäähdytyselementti:

Lämpöputki on eräänlainen lämmönsiirtoelementti, joka hyödyntää täysin lämmönjohtavuusperiaatetta ja jäähdytysväliaineen nopeaa lämmönsiirtoominaisuutta siirtää lämpöä nesteen haihtumisen ja kondensoitumisen kautta täysin suljetussa tyhjiöputkessa. Sillä on joukko etuja, kuten korkea lämmönjohtavuus, hyvä isoterminen, lämmönsiirtopinta-alan mielivaltainen muutos kylmän ja lämmön molemmilla puolilla, pitkän matkan lämmönsiirto, lämpötilan säätö jne. Lämmönvaihdin koostuu lämmöstä putkien etuna on korkea lämmönsiirtotehokkuus, kompakti rakenne ja pieni nestevastushäviö. Sen lämmönjohtavuus on paljon parempi kuin minkä tahansa tunnetun metallin. Tällä hetkellä lämpöputkitekniikkaa on käytetty laajalti. Esimerkiksi monet kylmät ja lämpimät ilmastointilaitteet käyttävät lämpöputkitekniikkaa.

  Lämpöputki on vain erittäin tehokas lämmönjohtamistekniikka, joka ei pysty haihduttamaan lämpöä itsestään. Se on yhdistettävä lämmönpoistolaitteiden, kuten jäähdytyselementin tai tuulettimen kanssa lauhdutuspäässä, jotta lämpö lopulta haihtuu. Tällä hetkellä yhä useammat näytönohjaimet käyttävät lämpöputkia lämmön haihduttamiseen.

Grafiikkakortin ytimen työtaajuuden ja grafiikkamuistin työtaajuuden jatkuvan nousun ansiosta myös näytönohjaimen sirun lämmityskapasiteetti kasvaa nopeasti. Näyttösirun transistorien määrä on saavuttanut tai jopa ylittänyt CPU:n määrän. Tällainen korkea integraatioaste johtaa väistämättä lämpöarvon nousuun. Näiden ongelmien ratkaisemiseksi näytönohjaimen valinnassa tarvitaan erinomainen lämpöratkaisu.
